Гальваническая ванна — это ёмкость для проведения технологических операций гальванического производства: обезжиривания, травления, промывки и нанесения металлических покрытий. От правильного выбора конструкции, материала и оснащения ванны напрямую зависят качество покрытия, скорость работы цеха, безопасность персонала и срок службы всей линии. Ошибка на этапе подбора оборудования обходится дорого: неподходящий материал корпуса разрушается раствором за месяцы, а не годы, а неверно рассчитанный объём тормозит производственный процесс. В этой статье разбираем, какие бывают гальванические ванны, из чего их изготавливают, как устроена типовая ванна, какими характеристиками она обладает и на что смотреть при подборе оборудования под конкретный техпроцесс.
Все типы ванн, стандартные размеры, материалы, варианты оснащения и ориентировочные сроки изготовления в одном файле
Каталог гальванических ванн (PDF)
Гальваническая ванна — это герметичная ёмкость, рассчитанная на длительный контакт с водными растворами кислот, щелочей и солей металлов, в которой проходят операции подготовки поверхности деталей и нанесения гальванических покрытий: цинкования, хромирования, никелирования, меднения и других видов гальванических покрытий, о которых мы подробно писали в статье «Виды гальванических покрытий: полный справочник».
Деталь погружают в раствор внутри ванны, подключают её как катод, а на аноде обычно закрепляют пластину металла, ионы которого осаждаются на поверхности изделия. Под действием электрического тока формируется равномерный металлический слой заданной толщины. Чтобы процесс шёл стабильно, ёмкость должна выдерживать агрессивную химию, перепады температуры и механическую нагрузку от подвесок с деталями — поэтому обычную металлическую тару для гальваники не используют: она либо корродирует и загрязняет раствор продуктами коррозии, либо становится дополнительным электродом и искажает гальванический процесс.

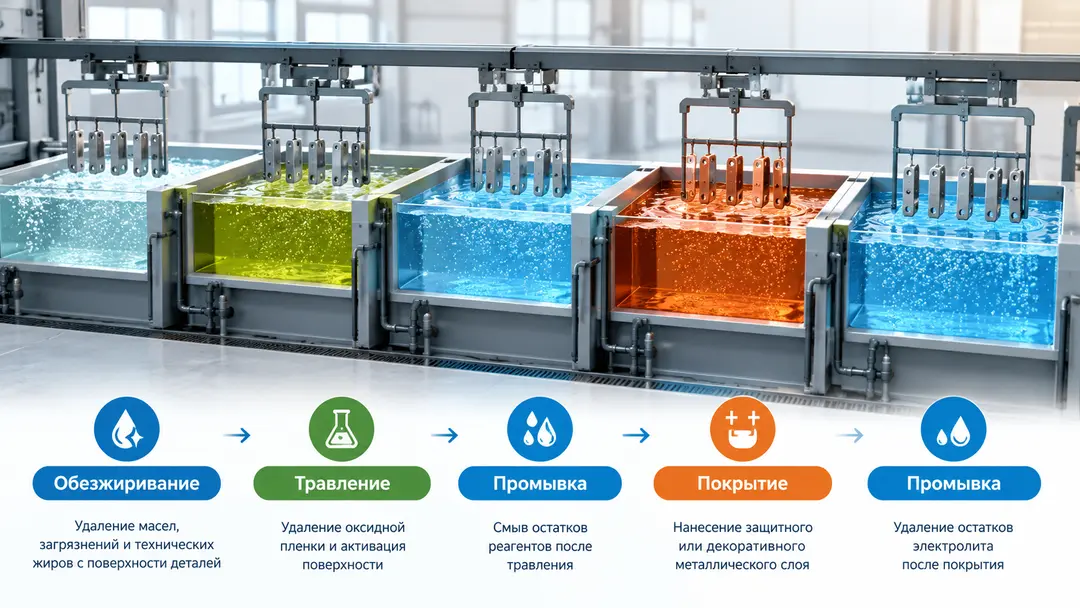

На практике гальваническая линия — это не одна, а последовательность ванн: подготовка поверхности (обезжиривание, травление), промывка, само нанесение покрытия, снова промывка, финишная обработка или пассивация. Каждая ёмкость в этой цепочке подбирается индивидуально под химический состав раствора, температуру и объём партии деталей. Пропуск любого из этапов подготовки — например, недостаточное обезжиривание — приводит к отслаиванию покрытия и браку всей партии, поэтому экономить на подготовительных ваннах в пользу «основной» ванны нанесения покрытия обычно невыгодно.
Отдельный момент — безопасность цеха. Растворы для гальваники часто токсичны или агрессивны к коже и дыхательным путям, поэтому ванна должна быть герметичной без протечек по швам, а при работе с летучими соединениями — оснащена вентиляцией и крышками. Именно поэтому качество сварки корпуса и контроль швов — не второстепенный, а один из ключевых критериев при выборе поставщика оборудования.
Все гальванические ванны условно делят на три группы: подготовительные (готовят поверхность к нанесению покрытия), рабочие (в них непосредственно осаждается металл) и вспомогательные (промывка, накопление раствора, улавливание паров). На одном производственном участке обычно работает сразу несколько типов ванн, объединённых в технологическую линию.
Ниже — основные типы, которые мы производим, с описанием задачи и быстрым переходом в каталог каждого вида:
| Тип ванны | Назначение | Категория в каталоге |
| Ванна обезжиривания | Удаление масел и загрязнений перед травлением | Перейти в каталог |
| Ванна травления | Снятие оксидной плёнки, активация поверхности | Перейти в каталог |
| Ванна промывки | Промежуточная и финишная промывка деталей | Перейти в каталог |
| Ванна цинкования | Нанесение защитного цинкового покрытия | Перейти в каталог |
| Ванна хромирования | Декоративное и твёрдое хромовое покрытие | Перейти в каталог |
| Ванна никелирования | Никелевый подслой и защитное покрытие | Перейти в каталог |
Кроме перечисленных типовых ванн мы изготавливаем ёмкости под нестандартные операции: активацию, декапирование, хроматирование, пассивацию, серебрение и нанесение других драгоценных металлов, а также мини гальванические линии, объединяющие несколько операций в единой раме. Полный перечень доступен в разделе «Гальваническое оборудование» каталога сайта.
Типовая последовательность на участке нанесения, например, никелевого покрытия выглядит так: обезжиривание → промывка → травление → промывка → никелирование → промывка → сушка. Каждая перестановка или пропуск этапа сказывается на адгезии и внешнем виде готового покрытия, поэтому количество и порядок ванн в линии согласовывают с технологом до заказа оборудования.

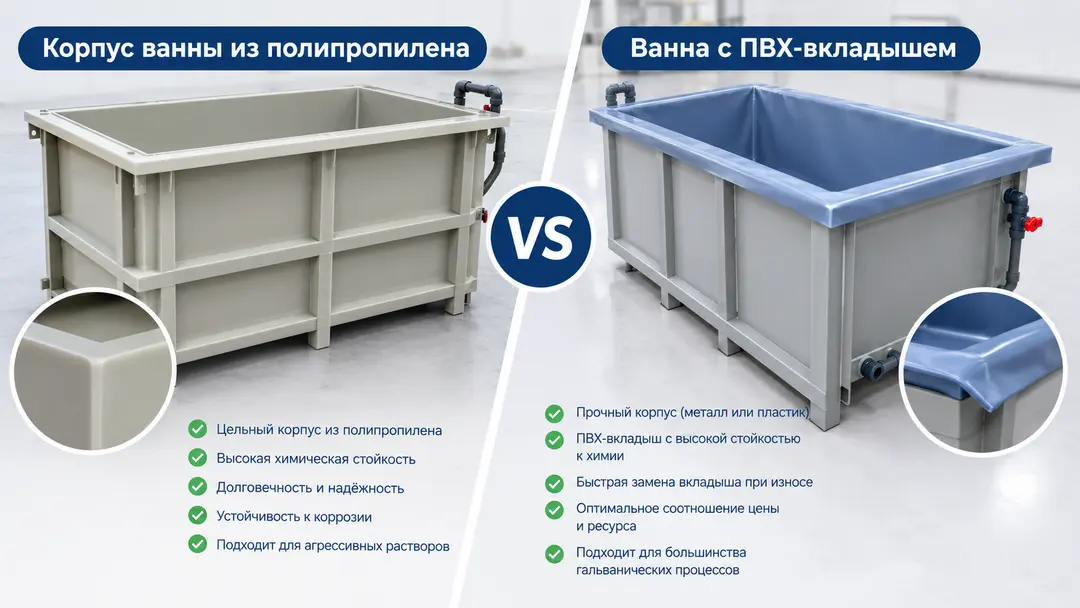

Материал корпуса определяет химическую стойкость, диапазон рабочих температур и цену изделия. Мы производим ванны из полипропилена и ПВХ, а также комбинированные конструкции — корпус из ПП с герметичным вкладышем из ПВХ.
Полипропилен — самый массовый материал для гальванических ванн: устойчив к кислотам и щелочам, работает при температуре до +100 °C, служит диэлектриком и обеспечивает заявленный производителями срок службы до 25 лет. Из него делают ванны для промывки, травления, обезжиривания, активации, меднения, хромирования, никелирования, пассивации и нанесения драгоценных металлов. По химической стойкости и прочности полипропилен не уступает, а по многим параметрам превосходит нержавеющую сталь и её сплавы, оставаясь при этом в несколько раз дешевле стали или титана.
ПВХ выигрывает по химической стойкости к особо агрессивным средам — соединениям хрома и азотной кислоте при травлении и осветлении, но проигрывает по температуре: рабочий диапазон — до +60 °C, а сам материал более хрупкий и хуже переносит ударные нагрузки. Именно поэтому вместо цельных ванн из ПВХ чаще делают комбинированный вариант: прочный несущий корпус из полипропилена и герметичный вкладыш из ПВХ внутри. Такая конструкция сочетает высокую химическую стойкость ПВХ с прочностью и неприхотливостью в эксплуатации, характерными для полипропилена.
Коротко разница между материалами выглядит так:
Окончательный выбор материала технический отдел делает на основании состава раствора и рабочей температуры процесса — эти два параметра стоит указать в заявке в первую очередь.
Базовая гальваническая ванна — это сварной корпус из листового полипропилена (или ПВХ-вкладыш в корпусе) с бортами, рассчитанными на нужный объём раствора. Все сварные швы проходят контроль герметичности искровым испытательным прибором — это позволяет проверить целостность швов без заполнения ванны жидкостью и выявить микротрещины ещё на этапе производства, до отгрузки заказчику.
В зависимости от техпроцесса базовую ванну дополняют:
Изготовление проходит по индивидуальному техническому заданию: технический отдел консультирует по выбору решения и дополнительному оснащению, конструкторский отдел готовит чертежи и проводит прочностной расчёт изделия, а затем чертежи согласовываются с заказчиком до запуска в производство.

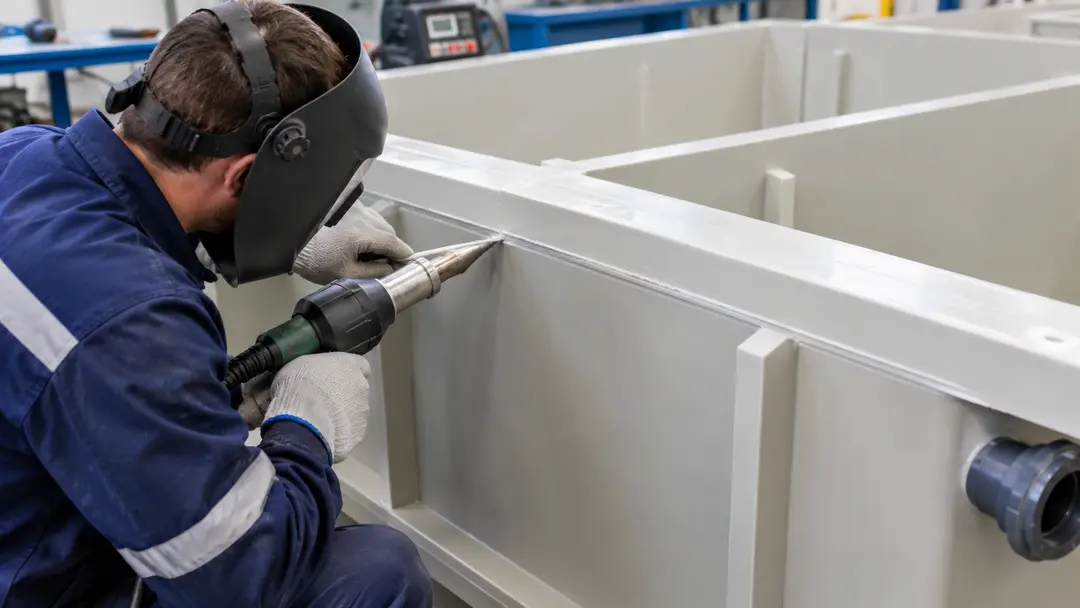

Раскрой деталей выполняется на форматно-раскроечном станке и фрезерных станках с ЧПУ, что обеспечивает точность размеров и ровные кромки под сварку. Сборка проходит через операции термогибки и стыковой сварки, а окончательная сварка швов выполняется на швейцарском сварочном оборудовании Leister — это оборудование даёт стабильный и прочный шов, устойчивый к химическому воздействию и перепадам температуры.
Собственное производство полипропиленовых ёмкостей позволяет контролировать качество на каждом этапе — от закупки листового материала у проверенных российских заводов до финальной проверки готового изделия перед отгрузкой. Это особенно важно для гальванического оборудования, где скрытый дефект шва обнаруживается уже во время эксплуатации, когда цена ошибки — простой цеха и утечка агрессивного раствора.
Гальванические ванны не выпускаются по единому стандартному ряду типоразмеров — размеры и конструктив всегда привязаны к габаритам деталей, объёму партии и параметрам техпроцесса. Но есть базовые параметры, которые технический отдел рассчитывает под каждый заказ и указывает в паспорте изделия:
| Параметр | Диапазон / особенность |
| Толщина стенки | от 6 до 20+ мм — зависит от объёма ванны и нагрузки на борт |
| Рабочий объём | от нескольких десятков литров до нескольких кубометров раствора |
| Рабочая температура раствора | до +100 °C для полипропилена, до +60 °C для ПВХ |
| Химическая среда | кислоты, щёлочи, соли металлов — материал подбирается под конкретный раствор |
| Дополнительная нагрузка | вес подвесок, барабанов, колоколов с загруженными деталями |
| Электроизоляция | полипропилен и ПВХ — диэлектрики, не искажают гальванический процесс |
При проектировании учитывают функцию ванны, состав и концентрацию химического раствора, рабочую температуру и наличие дополнительного оснащения — это напрямую влияет на толщину стенки, конструкцию рёбер жёсткости и способ сварки швов. Например, ванна на несколько кубометров раствора для крупногабаритных деталей потребует более толстой стенки и дополнительных рёбер жёсткости по периметру, а компактная ванна для промывки мелких деталей может обойтись минимальной толщиной материала.
Отдельно рассчитывают габариты под транспортировку и монтаж: крупные ванны иногда разбивают на секции со сборкой на месте, если проём цеха или дверной проём не позволяет занести цельную конструкцию. Этот момент стоит уточнить на этапе замеров, чтобы не столкнуться с проблемой доставки готового изделия на объект.
Готовая ванна редко работает «в одиночку» — под конкретный процесс её укомплектовывают дополнительным оборудованием. Полный перечень такого оснащения собран в разделе «Дополнительное оснащение» каталога.

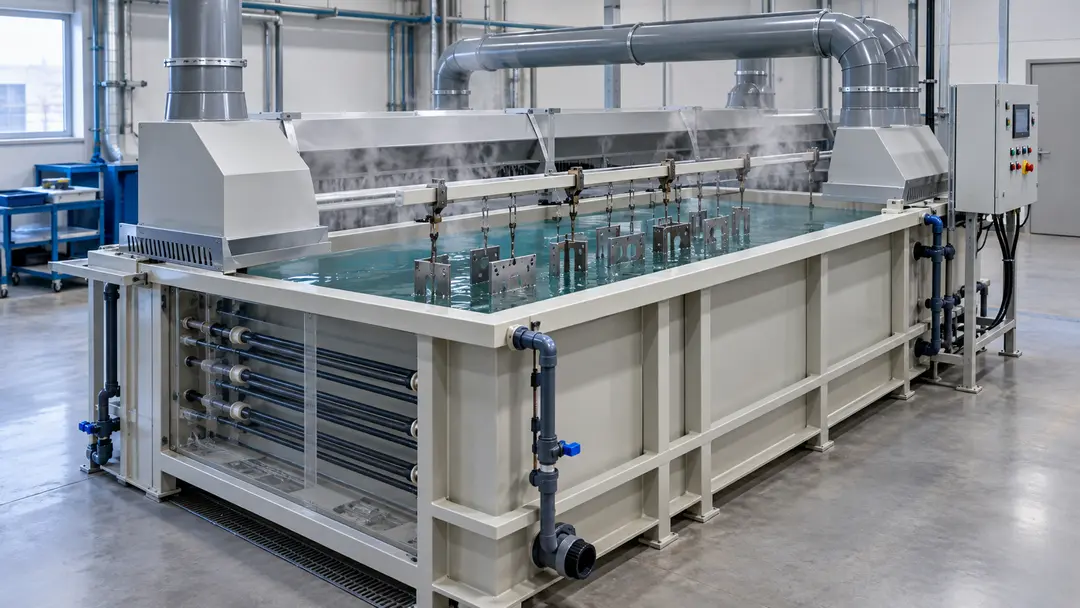

Ванны с нагревом — например, для хромирования — дополнительно рекомендуется комплектовать бортовыми отсосами, крышками и системой фильтрации, а сам корпус утеплять, чтобы снизить теплопотери и расход электроэнергии на поддержание температуры. Компания специализируется на изготовлении нестандартных изделий из полипропилена и может изготовить практически любые узлы и детали, необходимые для полноценной и эффективной работы ванны с деталями любых конфигураций.
![[ИЗОБРАЖЕНИЕ: Гальваническая ванна с системой нагрева и бортовыми отсосами]](https://polimerizdeliya.ru/wp-content/uploads/2026/09/ac6c89ed-686c-4aec-a699-23a3d71e219e.webp)
Конструктивно эти ванны похожи — корпус из полипропилена или ПВХ-вкладыш, — но отличаются оснащением и требованиями к эксплуатации из-за разного химического состава раствора и рабочей температуры. Подробно о самих видах покрытий и их свойствах мы рассказывали в статье «Виды гальванических покрытий: полный справочник», здесь остановимся именно на оборудовании.
Ванна хромирования — самая требовательная к оснащению: процесс идёт при повышенной температуре раствора, поэтому обязательна система нагрева с фторопластовым электронагревателем, бортовые отсосы для удаления паров хромового ангидрида и, как правило, вкладыш из ПВХ или ПВДФ поверх корпуса из полипропилена. Ванна никелирования менее требовательна к вентиляции, но также нуждается в умеренном нагреве и качественной фильтрации, поскольку взвеси в растворе портят внешний вид покрытия. Ванна цинкования в большинстве случаев работает без подогрева и обходится базовой комплектацией, зато для мелкого крепежа её часто дополняют барабанами или колоколами.
| Критерий | Ванна хромирования | Ванна никелирования | Ванна цинкования |
| Требования к нагреву | Обязательная система нагрева и поддержания температуры | Умеренный нагрев раствора | Нагрев чаще не требуется |
| Вентиляция | Бортовые отсосы обязательны | Рекомендована | По ситуации |
| Материал вкладыша | ПП + вкладыш ПВХ/ПВДФ | Полипропилен | Полипропилен |
| Типичное оснащение | Крышки, фильтрация, утепление | Фильтрация, подвес деталей | Барабаны, колокола для мелких деталей |
Каталожные страницы по каждому типу: ванна хромирования, ванна никелирования, ванна цинкования.
Перед обращением к производителю стоит определиться с пятью параметрами — это ускорит подготовку технического задания и снизит риск ошибки при выборе конфигурации:
Частая ошибка — заказывать ванну «на глаз», без расчёта реального объёма партии и без учёта будущего расширения линии. В результате оборудование либо простаивает недозагруженным, либо, наоборот, становится узким местом участка уже через несколько месяцев работы. Вторая по частоте ошибка — экономия на дополнительном оснащении: ванна без вентиляции или фильтрации в процессе хромирования или травления быстро создаёт проблемы с условиями труда и качеством покрытия.
Дальше техническое задание можно подготовить самостоятельно или доверить техническому отделу производителя — специалисты подберут решение по описанию процесса, проконсультируют по дополнительному оснащению и подготовят чертежи на согласование перед запуском изделия в производство. Такой подход снимает с заказчика необходимость разбираться в тонкостях гальванической химии самостоятельно.
Цена гальванической ванны всегда индивидуальна и складывается из типа изделия и сложности конструкции — готового прайс-листа на «универсальную» ванну не существует, поскольку каждое изделие проектируется под конкретный техпроцесс. На итоговую стоимость влияют:
Ориентировочно: простая ванна для промывки без дополнительного оснащения обойдётся дешевле всего, среднюю позицию по цене занимают ванны травления и обезжиривания, а самыми дорогими обычно оказываются укомплектованные ванны хромирования с нагревом, вентиляцией и утеплением корпуса. Итоговую сумму технический отдел называет только после расчёта по конкретному техническому заданию.
Готовые типовые решения и цены по отдельным категориям смотрите в разделе «Продукция» каталога.
Мы производим гальванические ванны из полипропилена и ПВХ полного цикла — от консультации и расчёта конструкции до сварки, комплектации дополнительным оснащением и контроля герметичности каждого шва. Технический отдел поможет подобрать оптимальное решение для вашего производства и проконсультирует по возможности дополнительного оснащения, конструкторский отдел подготовит всю необходимую техническую документацию и чертежи на согласование, а производство обеспечит раскрой, сварку и сборку на современном оборудовании с ЧПУ.
Собственное производство и технический отдел позволяют изготовить ванну под любой нестандартный техпроцесс, а не только по типовым размерам. На всю продукцию распространяется гарантия, а все обязательства сторон прописываются в договоре — это касается сроков изготовления, комплектации и качества сварных швов.
Чтобы уточнить цену и все условия по вашему техпроцессу, выберите удобный способ связи:
Любой из этих способов приведёт к одному результату: технический отдел уточнит параметры техпроцесса и подготовит расчёт стоимости и сроков изготовления именно под вашу задачу.
Гальваническая ванна — не универсальная «бочка для раствора», а инженерное изделие, рассчитанное под конкретный техпроцесс: материал корпуса подбирают по составу раствора и рабочей температуре, объём и толщину стенки — по габаритам деталей и весу оснастки, а состав дополнительного оснащения — по требованиям безопасности и качества покрытия. Ошибки на этапе выбора — заниженный объём, неподходящий материал, отсутствие вентиляции или фильтрации — почти всегда обходятся дороже, чем доплата за корректно спроектированную ванну на старте. Поэтому и подготовительные ванны (обезжиривания, травления, промывки), и рабочие ванны нанесения покрытия — хромирования, никелирования, цинкования — стоит заказывать по индивидуальному техническому заданию у производителя, который контролирует качество на каждом этапе: от закупки листового полипропилена до испытания сварных швов готового изделия.
